Żewġ Metodi ta 'Terminazzjoni tal-Fiber Optic

It-terminazzjoni tal-fibra ottika hija l-konnessjoni ta' fibri ottiċi jew wajers ma' tagħmir (eż. sokits tal-ħajt jew apparat), li tippermetti l-konnessjoni ta' kejbils ma' kejbils jew apparati oħra. L-għan tat-terminazzjoni tal-fibra ottika huwa li tippermetti konnessjonijiet inkroċjati tal-fibra ottika u d-distribuzzjoni tas-sinjali tal-mewġ tad-dawl. Meta tinstalla netwerk tal-fibra ottika, huwa importanti li jkollok it-terminazzjoni korretta tal-fibra ottika. Terminazzjoni xierqa tal-fibra se tipproteġi l-fibra minn fouling jew ħsara waqt l-użu u tipprevjeni telf eċċessiv ta 'dawl, u b'hekk tippermetti li n-netwerk jaħdem aktar bla xkiel u effiċjenti. Jekk din il-funzjoni ma titwettaqx b'mod korrett, in-netwerk mhux se jkun affidabbli.

Tip wieħed ta 'terminazzjoni tal-fibra juża konnetturi li jingħaqdu żewġ fibri biex jiffurmaw ġonta temporanja. It-twaħħil huwa mod ieħor, li jinvolvi li tgħaqqad direttament żewġ fibri vojta mingħajr ebda konnetturi. Splicing huwa metodu permanenti ta 'terminazzjoni.

Terminazzjoni tal-konnettur

Meta jintemm kejbil tal-garża tal-fibra ottika, konnettur jista 'jitqiegħed fit-tarf tax-xedd tal-fibra ottika. Ġew żviluppati diversi tipi ta 'konnettur, bħal SC, FC jew LC, mill-introduzzjoni tat-teknoloġija tal-fibra ottika għexieren ta' snin ilu. Konnetturi tal-fibra ottika jikkonsistu fi tliet komponenti ewlenin: l-għonq, il-konnettur u l-mekkaniżmu tal-akkoppjar.

Epoxy u terminazzjonijiet tal-fibra illustrati

Dan it-tip ta 'konnettur jeħtieġ l-applikazzjoni ta' xi forma ta 'epoxy (kolla) bejn il-fibra u l-għonq tal-konnettur li, ladarba l-epoxy jkun nixef, jgħaqqad sew iż-żewġ komponenti flimkien.

Konnetturi Quick tal-Fiber Optic

Qatgħa qasira ta 'wajer tal-fibra ottika hija mwaħħla f'qalba, li t-tarf tagħha huwa illustrat għal wiċċ PC/UPC/APC u t-tarf l-ieħor tal-fibra jinqata' u jitqiegħed fil-korp tal-konnettur. Huwa aktar għali mill-konnettur tal-fibra ottika epoxy/illustrat.

Splicing Terminazzjoni

Splicing huwa tip ieħor komuni ta 'terminazzjoni użata fit-terminazzjonijiet tal-kamp u ma teħtieġ l-ebda konnetturi. Jista 'jkun aktar suddiviż f'żewġ tipi: splicing mekkaniku u splicing tal-fużjoni.

Splicing Mekkanika

Splicing mekkaniku tallinja t-truf ta 'żewġ fibri ma' linja ċentrali komuni sabiex id-dawl ikun jista 'jgħaddi minn fibra waħda għall-oħra. Huwa importanti li wieħed jinnota li l-fibri li huma mqabbda mekkanikament flimkien mhumiex konnessi b'mod permanenti, iżda jinżammu flimkien biss b'mod preċiż fiss. Peress li l-proċess kollu ta 'splicing mekkaniku huwa relattivament sempliċi u rapidu, ġeneralment jintuża fejn il-ħin u l-kompetenza huma limitati. It-tekniċi tal-fibra ottika ġeneralment jużaw splicing mekkaniku f'kejbils ta 'trażmissjoni ta' ġewwa.

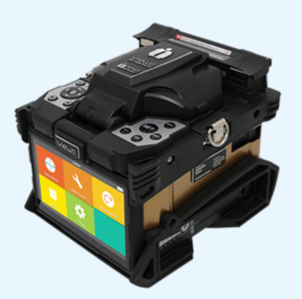

Splicing tal-Fużjoni

It-twaħħil tal-fużjoni jinvolvi żewġ passi. Tinvolvi l-allinjament preċiż ta 'żewġ fibri u l-ħolqien ta' ark elettriku żgħir, li juża s-sħana ġġenerata mill-ark biex jiddewweb il-fibri u wweldjahom flimkien. Splicing tal-fużjoni tal-fibra ottika joffri konnessjoni ta 'telf baxx, iżda splicings tal-fużjoni ta' preċiżjoni għolja huma goffi u għaljin. It-twaħħil tal-fużjoni spiss jintuża f'netwerks ta 'modalità waħda fuq barra, fit-tul u ta' prestazzjoni għolja. Aktar importanti minn hekk, it-twaħħil tal-fużjoni huwa meħtieġ ukoll f'fabbriki li jimmanifatturaw tagħmir tal-fibra ottika bħal lejżers u amplifikaturi tal-fibra.

Kemm il-konnetturi kif ukoll it-twaħħil tal-fużjoni huma soluzzjonijiet tajbin għat-terminazzjoni tal-kejbils tal-fibra ottika. Il-konnetturi jistgħu jipprovdu mod aktar rilassat u konvenjenti biex jagħmlu dan, filwaqt li t-twaħħil tal-fużjoni huwa aktar professjonali u jżomm il-fibri konnessi b'mod permanenti ma 'xulxin. L-għażla tal-metodu ta 'terminazzjoni xieraq u effettiv tgħin ukoll biex tiġi żgurata prestazzjoni eċċellenti tan-netwerk, għalhekk għandna dejjem inżommu f'moħħna l-importanza tiegħu u nkunu ppreparati sew qabel ma nwettqu l-kompitu.
