Shenzhen Optico Communication Co., Ltd hija waħda mill-manifatturi u l-fornituri l-aktar kredibbli ta '32f ar miksija mpo mtp test cable fiċ-Ċina. Nitolbok li tħossok liberu li tbiegħ bl-ingrossa prodotti personalizzati ta 'kwalità għolja bi prezz kompetittiv mill-fabbrika tagħna. Jekk għandek xi mistoqsija dwar kampjun b'xejn, jekk jogħġbok tħossok liberu li tibgħatilna email.
Profil tal-Prodott

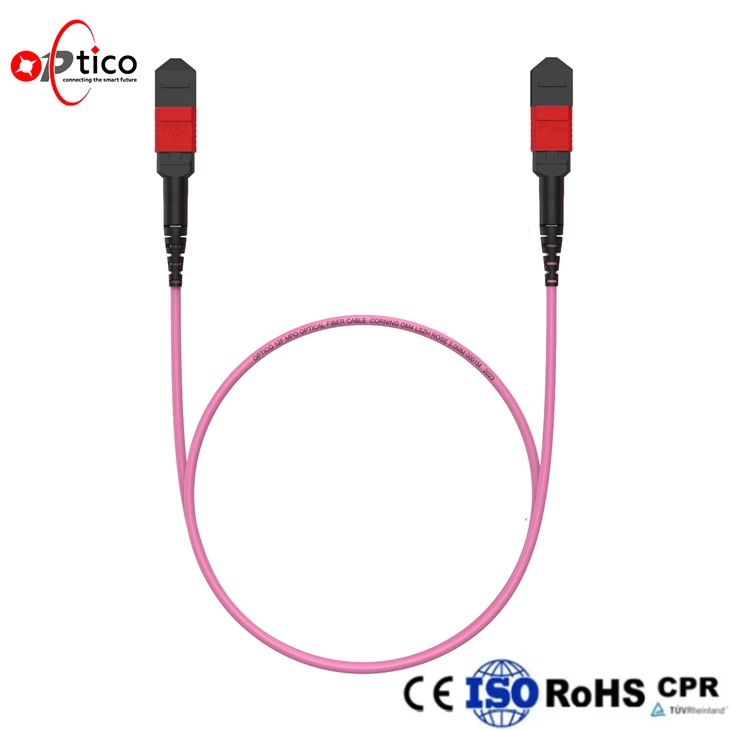

- Il-32F AR miksija MPO MTP Test Cablehuwa kejbil ta' referenza ottiku mingħajr-kuntatt iddisinjat għall-ittestjar ta'-frekwenza għolja ta' interfaces MPO/MTP® ta' 32 fibra. Tipprovdi interface ta 'referenza kkontrollata ta' 32 kanal għal modulu ottiku u validazzjoni tal-assemblaġġ MPO/MTP®.
- Id-disinn MNC™ jgħaqqad l-uċuħ tat-tarf tal-fibra minquxa-ma' interface miksija b'wavelength-AR-ottimizzata biex isostni ttestjar ottiku stabbli taħt kundizzjonijiet operattivi speċifikati.
- Konfigurazzjonijiet MNC-MNC u MNC-MPO huma disponibbli għall-ittestjar ta' moduli ottiċi 400G, 800G, u 1.6T u assemblaġġi MPO/MTP®.
Spjegazzjoni tat-Teknoloġija Ewlenin
- Fl-interface MNC™ mingħajr -kuntatt, il-ferrules iżommu l-allinjament tal-fibra filwaqt li l-uċuħ tat-tarf tal-fibra-jibqgħu minquxa u separati minn spazju tal-arja kkontrollat. Dan jipprevjeni kuntatt dirett tal-fibra-ma'-fibra u jnaqqas l-użu mekkaniku fl-interface tal-fibra waqt tgħammir ripetut.
- L-ispazju ta' l-arja joħloq interfaces tas-silika-ma-l-arja fejn ir-riflessjoni ta' Fresnel tista' taffettwa l-prestazzjoni ta' telf ta' ritorn-u jintroduċi interferenza relatata mar-rifless-. Il-kisja dielettrika AR hija ddisinjata għall-medda ta 'wavelength operattiva speċifikata jew wavelength. Permezz ta' interferenza ta'-film irqiq, inaqqas l-intensità riflessa f'dawn l-interfaces u jgħin biex jikkontrolla l-varjazzjoni sensittiva tal-kejl tar-rifless-.
- Il-ġeometrija mhux ta'-kuntatt u l-interface miksija AR-kombinati jipprovdu mogħdija ta' referenza aktar stabbli għal ttestjar ripetut MPO/MTP® u karatterizzazzjoni tal-link tat-test ottiku ta' 32-kanal.
Speċifikazzjonijiet tal-Prodott
| Proprjetajiet Fiżiċi | Parametru | ||
| Għadd tal-Fibra | 32 | ||
| Modalità Fiber | SM (OS2) / MM (OM3 / OM4 / OM5) | ||
| Brand tal-fibra | CORNING / YOFC | ||
| Konnettur | US Conec MTP® / MPO | ||
| Konnettur Brand | US Conec MTP®, Kaihang MPO, TASLO MPO, FSG MPO | ||
| Konfigurazzjoni tal-kisi | MNC-MNC(iż-żewġt itruf AR-kisi) /MNC-MPO(tarf wieħed miksi AR-) | ||
| Is-sess | Raġel (M) / Mara (F) | ||
| Tmiem-Iffaċċja l-Pollakk | APC / UPC | ||
| Polarità | Tip A / B / C | ||
| Ġakketta tal-kejbil | PVC / LSZH / OFNR / OFNP | ||
| Kulur tal-ġakketta | Isfar (SM) / Aqua (OM3) / Magenta (OM4) / Aħdar Ġir (OM5) / Personalizzat | ||
| Dijametru tal-Cable (mm) | 3 | ||
| Raġġ tal-Liwja Minimu (mm) | 7.5 | ||
| Kulur tal-Ibbutjar | Iswed / Aħmar / Griż / Oħrajn | ||
| Tmiem tal-Fibra-Faċċata Recess | Personalizzat | ||
| Proprjetajiet Ottiċi | Parametru | ||
| Telf mill-Inserzjoni (dB) | Tipiku Mkejjel | Telf Baxx | Telf Ultra Baxx |
| Madwar. 0.2 dB | Inqas minn jew ugwali għal 0.4 dB | Inqas minn jew ugwali għal 0.35 dB | |
| Telf tar-Ritorn (dB) | UPC/PC Ikbar minn jew ugwali għal 50 dB, APC Ikbar minn jew ugwali għal 65 dB | ||
| Tul tal-mewġ (nm) | SM: 1310/1550; MM: 850/1300 | ||
| Qawwa tat-tensjoni (N) | Żmien twil | Żmien qasir | |
| 70 N | 220 N | ||
| Tgħammir Durabilità | Bidla ta' Telf ta' Inserzjoni (ΔIL) | Ċikli ta' Tgħammir | |
| Inqas minn jew ugwali għal 0.2 dB | Minimu 500 | ||
| -Ġeometrija mhux ta' Kuntatt | Gap ta' l-Ajru | Core Recess | |
| Madwar . 1.2 µm wara t-tgħammir | 0.6-6 µm | ||
| Temperatura operattiva (grad) | -20 sa +70 | ||
| Temperatura tal-Ħażna (grad) | -40 sa +85 | ||
Karatteristiċi tal-Prodott
32-Ittestjar Parallel tal-Fibra
Mibnija għall-evalwazzjoni simultanja tal-kanal f'setups tat-test MPO/MTP® ta'-densità għolja, li jappoġġjaw modulu ottiku u validazzjoni tal-assemblaġġ sa 1.6T.
Kejbil ta' Referenza Master
Jipprovdi mogħdija ta' referenza kkontrollata għall--setup tas-sistema tat-test, il-karatterizzazzjoni tal-link, u t-tagħmir-taħt-paragun tal-prestazzjoni tat-test.
Għażliet ta' Interface flessibbli
It-tul tal-kejbil, it-tip tal-fibra, il-polarità, is-sess, it-tip ta 'konnettur, u l-konfigurazzjoni MNC-MNC jew MNC-MPO jistgħu jintgħażlu għal rekwiżiti tat-test differenti.
Laboratorju-Kostruzzjoni tal-Kejbil Lesta
L-għażliet tal-ġakketta tal-PVC, LSZH, OFNR, u OFNP jappoġġjaw rekwiżiti differenti għall-flessibilità, protezzjoni mekkanika, ritardanza tal-fjammi, u ambjenti tat-test fuq ġewwa.

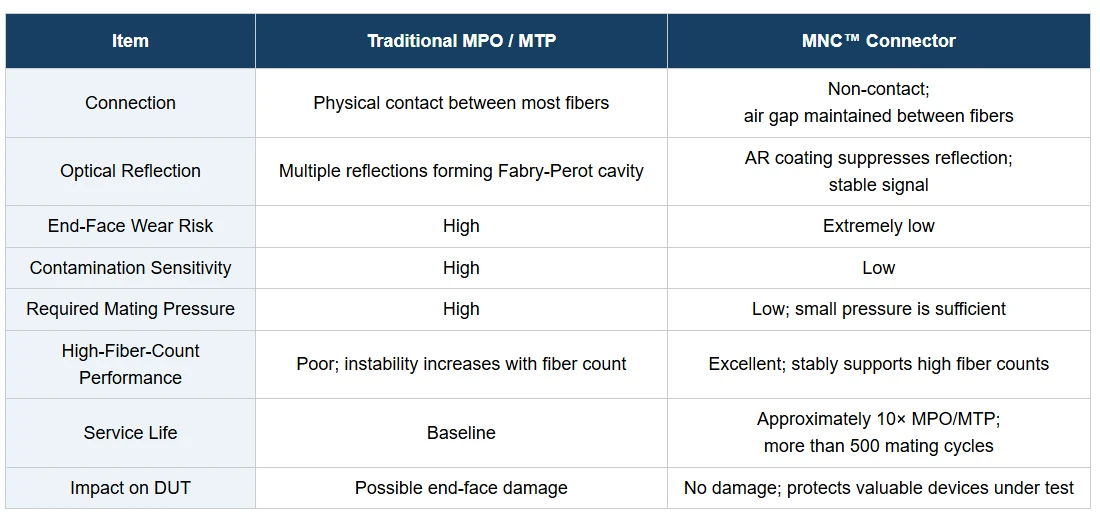

MNC™ vs MPO / MTP tradizzjonali
Il-32F AR miksija MPO MTP Test Cablejgħaqqad it-teknoloġija tal-konnettur mingħajr kuntatt MNC™-ma' interface miksija b'wavelength-ottimizzata AR- biex tipprovdi mogħdija ta' referenza kkontrollata għal karatterizzazzjoni ta'-densità għolja MPO/MTP® test-link. Hija mfassla għal applikazzjonijiet ta 'referenza prinċipali, validazzjoni tal-modulu ottiku, u ttestjar ripetut ta' interfaces paralleli ta '32 fibra.
32-Valutazzjoni Parallel tal-Fibra
Il-konfigurazzjoni 32F tippermetti evalwazzjoni simultanja ta '32 kanal ottiku f'interface waħda MPO/MTP®. Dan jappoġġa l-ittestjar ta'-densità għolja ta' moduli ottiċi u assemblaġġi MPO/MTP® filwaqt li jgħin lill-inġiniera jivvalutaw l-immappjar tal-kanal, il-polarità, it-telf tal-inserzjoni, it-telf tar-ritorn, u l-prestazzjoni ġenerali tal-link fl-istess setup tat-test.
Wavelength-Kontroll ta' Riflessjoni Speċifika
Il-kisi AR huwa ddisinjat għall-medda ta 'wavelength operattiva speċifikata jew wavelength. Fl-interfaces tal-fibra-arja maħluqa mill-istruttura mingħajr-kuntatt, tgħin biex tnaqqas ir-riflessjoni ta' Fresnel u tillimita l-interferenza relatata mar-rifless-. Dan jippermetti li l-mogħdija ta' referenza tipprovdi mġiba ottika aktar ikkontrollata waqt kejl ta' frekwenza għolja-.
Affidabilità għal Kejl Ripetut
Il-ġeometrija tal-fibra minquxa żżomm it-tarf tal-fibra-uċuħ separati wara t-tgħammir, filwaqt li l-ferrules iżommu l-allinjament tal-fibra meħtieġ. Billi jnaqqas il-kuntatt dirett tal-fibra u t-tagħbija mekkanika, id-disinn jgħin jillimita l-ilbies tat-tarf-tal-wiċċ u t-trasferiment tal-kontaminazzjoni waqt referenza ripetuta u apparat-taħt-kejl tat-test.
Sistema-Kompatibbiltà tal-Livell
MNC-MNC jista' jintuża meta interfaces mingħajr-kuntatt huma meħtieġa fiż-żewġt itruf tal-mogħdija ta' referenza, filwaqt li MNC-MPO jippermetti konnessjoni ma' tagħmir konvenzjonali MPO/MTP®, moduli ottiċi, jew apparati li jkunu qed jiġu ttestjati. Id-dettalji tal-konfigurazzjoni bħall-mod tal-fibra, is-sess tal-konnettur, il-polarità, it-tip tal-wiċċ tat-tarf-, il-wavelength, u t-tul tal-kejbil jistgħu jintgħażlu skont is-sistema tat-test.
ProdottApplikazzjonijiet
Ċentru tad-Data ta' Densità Għolja
100% Ittestjat Qabel il-Kunsinna
Il-prodotti tagħna jgħaddu minn testijiet komprensivi qabel ma jintbagħtu bil-baħar biex jiżguraw kunsinna ta'-kwalità għolja lill-klijenti tagħna.
Test IL/RL
Test tal-polarità
Tmiem-Test tal-wiċċ
Test tat-Temperatura
Ċertifikati
CE
CPR
(1)-01.png?size=270x0 "ISO")
ISO
RoHS
FAQ
Kif L-Arkitettura 32F MNC™ Ittejjeb ir-Ripetibbiltà tat-Test tal-Kanal-Parallel?
F'interface tat-test ta' 32-fibra MPO/MTP®, varjazzjonijiet żgħar f'punt wieħed ta' tgħammir jistgħu jaffettwaw ir-riżultati tal-kejl tal-kanal-għal-kanal. L-istruttura MNC™ żżomm it-tarf tal-fibra-uċuħ minquxa filwaqt li l-ferrules iżommu allinjament preċiż, u jneħħu l-kuntatt dirett tal-fibra bħala sors ta 'varjazzjoni mekkanika. Dan jgħin biex inaqqas id-drift tat-telf tal-inserzjoni tul il-firxa tal-fibra parallela waqt kejl ta' referenza u DUT ripetut.
Għaliex Huwa Meħtieġ Kisi AR għal Interface Ottika Mingħajr-Kuntatt?
Tgħammir mingħajr-kuntatt joħloq interfaces tas-silika-għall--arja fil-mogħdija ottika. Mingħajr kontroll tar-riflessjoni, dawn l-interfaces jistgħu jintroduċu riflessjoni Fresnel u interferenza relatata-ir-riflessjoni hekk kif tinbidel il-kundizzjoni tal-qasma tal-arja-. Il-kisi AR huwa ddisinjat għall-medda ta' wavelength operattiva speċifikata jew wavelength u juża interferenza tal-film irqiq-biex inaqqas l-intensità riflessa, u jgħin biex iżomm l-imġiba tat-telf ta' inserzjoni-aktar ikkontrollata u ta' ritorn-.
Meta Għandhom jintgħażlu MNC-MNC jew MNC-MPO?
MNC-MNC huwa adattat meta ż-żewġt itruf tal-mogħdija ta' referenza jeħtieġu interfaces MNC™ mingħajr-kuntatt. MNC-MPO jintuża meta naħa waħda trid tikkonnettja ma' sistema konvenzjonali tat-test MPO/MTP®, modulu ottiku, jew apparat taħt test. L-għażla għandha tkun ibbażata fuq l-interface tat-tagħmir, l-għoli tal-fibra, is-sess tal-konnettur, il-polarità, it-tip tal-wiċċ tat-tarf-, u t-tul tal-mewġ tat-test.
Liema Parametri Għandhom Jiġu Kkonfermati Qabel Jintegraw il-Cable f'Link tat-Test?
It-tagħmir tat-test, l-interface DUT, il-mod tal-fibra, il-marka tal-konnettur, l-għoli tal-fibra, il-polarità, il-ġeometrija tat-tarf-wiċċ, it-tul tal-mewġ operattiv, it-tul tal-kejbil, u l-miri ta' telf ta' inserzjoni-jew ritorn-għandhom jiġu kkonfermati minn qabel. It-tqabbil xieraq tal-interface jgħin biex iżomm il-kundizzjoni tal-qasma tal-arja maħsuba u jipprevjeni li n-nuqqas ta' tqabbil tal-konnettur jaffettwa l-evalwazzjoni tad-DUT.
Proċess tal-Ordni
| 01 Ibgħat Inkjesta Aqsam id-dettalji tal-prodott, il-kwantità u r-rekwiżiti tal-kunsinna. |
→ | 02 Reviżjoni tal-Ħtiġiet It-tim tal-bejgħ tagħna jirrevedi l-inkjesta tiegħek u jwieġeb fi żmien 24 siegħa. |
→ | 03 Konferma Teknika It-tip tal-fibra, il-konnettur, il-polarità, it-tul, il-ġakketta u r-rekwiżiti ottiċi huma kkonfermati. |
→ | 04 Kwotazzjoni Kwotazzjoni u ħin ta' produzzjoni stmat huma pprovduti. |
→ | 05 Produzzjoni u Kunsinna Wara l-konferma, il-produzzjoni u l-ġarr huma rranġati kif miftiehem. |
Rekwiżiti ċari jgħinuna nipprovdu servizz aktar mgħaġġel u preċiż.
Kif Aħna Nappoġġjawk?
Rispons ta' 24 siegħa
Konsulenza One-to-One
Appoġġ Tekniku
Assigurazzjoni tal-Kwalità
Produzzjoni Affidabbli
Kwotazzjoni Trasparenti
Servizzi ta' wara-Bejgħ
Bżonn Għajnuna?
Jekk tesperjenza xi problema bi prodott OPTICO wara l-kunsinna, jekk jogħġbok ikkuntattjana bit-telefon, email, jew permezz tal-pjattaforma online tagħna.
Kif Nistgħu Ngħinu
Jekk jogħġbok ipprovdi l-mudell tal-prodott, in-numru tal-ordni, id-deskrizzjoni tal-problema, u ritratti jew vidjows relatati jekk disponibbli. Dan se jgħin lit-tim tagħna jivvaluta l-kwistjoni b'mod aktar effiċjenti.
L-Impenn Taghna
Grazzi talli għażilt OPTICO. Aħna nibqgħu impenjati li nipprovdu prodotti affidabbli u appoġġ li jirrispondu wara x-xiri tiegħek.
It-tags Popolari: 32f ar miksija mpo mtp test cable, Ċina, manifatturi, fornituri, fabbrika, bl-ingrossa, personalizzati
Speċifikazzjonijiet tal-Prodott
| Proprjetajiet Fiżiċi | Parametru | |||
| Għadd tal-Fibra | 32 | |||
| Modalità Fiber | SM (OS2) / MM (OM3 / OM4 / OM5) | |||
|
Brand tal-fibra |
CORNING / YOFC
|
|||
| Konnettur | US Conec MTP®; MPO | |||
|
Konnettur Brand
|
US Conec MTP®, Kaihang MPO, TASLO MPO, FSG MPO
|
|||
|
Konfigurazzjoni tal-kisi
|
MNC-MNC(naħa doppja-kisja) /MNC-MPO(-naħa waħda miksija)
|
|||
|
Is-sess
|
Raġel (M) / Mara (F)
|
|||
|
Tmiem-Struttura tal-Wiċċ
|
APC / UPC
|
|||
| Polarità | Tip A / B / C | |||
| Ġakketta tal-kejbil | PVC / LSZH / OFNP | |||
| Kulur tal-ġakketta |
Isfar (SM) / Akkwa (OM3) / Magenta (OM4) / Aħdar Ġir (OM5)/ Personalizzat
|
|||
| Dijametru tal-Cable (mm) | 3 | |||
| Raġġ tal-Liwja Minimu | 7.5 | |||
|
Kulur tal-Ibbutjar
|
Iswed / Aħmar / Griż / Oħrajn
|
|||
| Fiber Core Tip | Personalizzat | |||
| Proprjetajiet Ottiċi | Parametru | |||
| Telf mill-Inserzjoni (dB) |
Tipiku Mkejjel
|
Telf Baxx | Telf Ultra Baxx | |
| madwar. 0.2 dB | Inqas minn jew ugwali għal 0.4 | Inqas minn jew ugwali għal 0.35 | ||
| Telf tar-Ritorn (dB) | UPC/PC Ikbar minn jew ugwali għal 50, APC Ikbar minn jew ugwali għal 65 | |||
| Tul tal-mewġ (nm) | SM 1310/1550, MM 850/1300 | |||
| Qawwa tat-tensjoni (N) | Żmien twil | Żmien qasir | ||
| 70N | 220N | |||
|
Tgħammir Durabilità
|
Telf ta' InserzjoniBidla(ΔIL) | Ċikli ta' Tgħammir | ||
| Inqas minn jew ugwali għal 0.2dB |
Min. 500
|
|||
| -Ġeometrija mhux ta' Kuntatt | ||||
|
Gap ta' l-Ajru |
Core Recess
|
|||
|
madwar . 1.2 µm wara t-tgħammir
|
0.6 ~ 6um
|
|||
| Temperatura operattiva (grad) | -20 ~ +70 | |||
| Temperatura tal-Ħażna (grad) | -40 ~ +85 | |||
